INA carriages RWU35-E-HL-G2-V3

  • INA carriages RWU35-E-HL-G2-V3
  • INA carriages RWU35-E-HL-G2-V3
  • INA carriages RWU35-E-HL-G2-V3
  • INA carriages RWU35-E-HL-G2-V3
  • INA carriages RWU35-E-HL-G2-V3
Place of Origin France
Brand Name INA
Model Number RWU35-E-HL-G2-V3
Minimum Order Quantity 1 set
Price ASK
Packaging Details Original
Delivery Time 3 days for stocks;
Payment Terms T/T;Western union;paypal

Contact me for free samples and coupons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

If you have any concern, we provide 24-hour online help.

x
Product Details
Leave a Message
Product Description

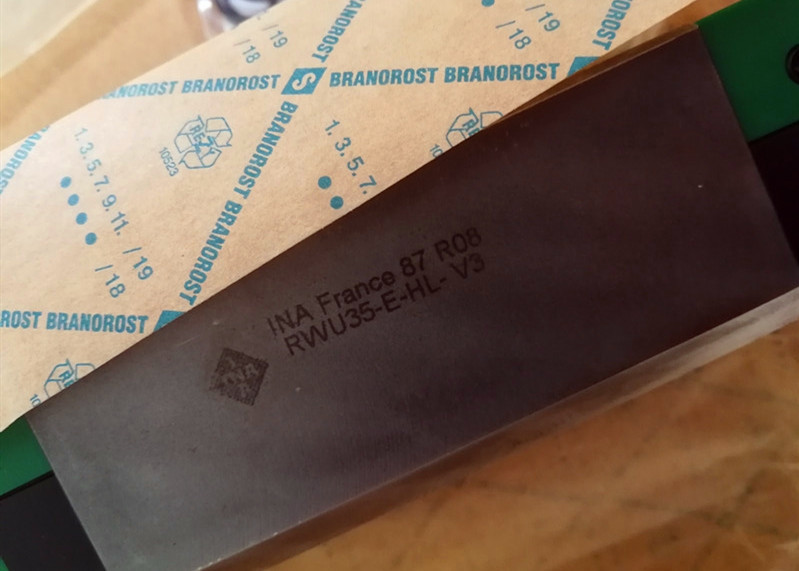

Carriages RWU35-E-HL

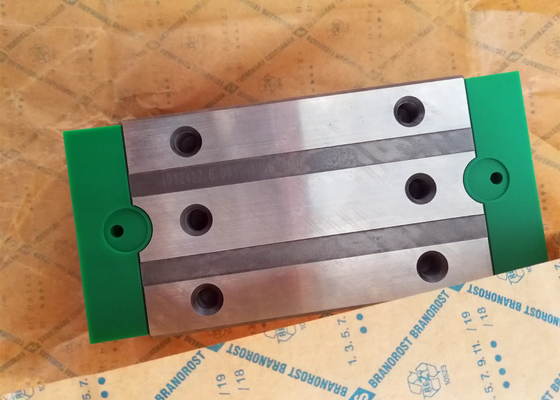

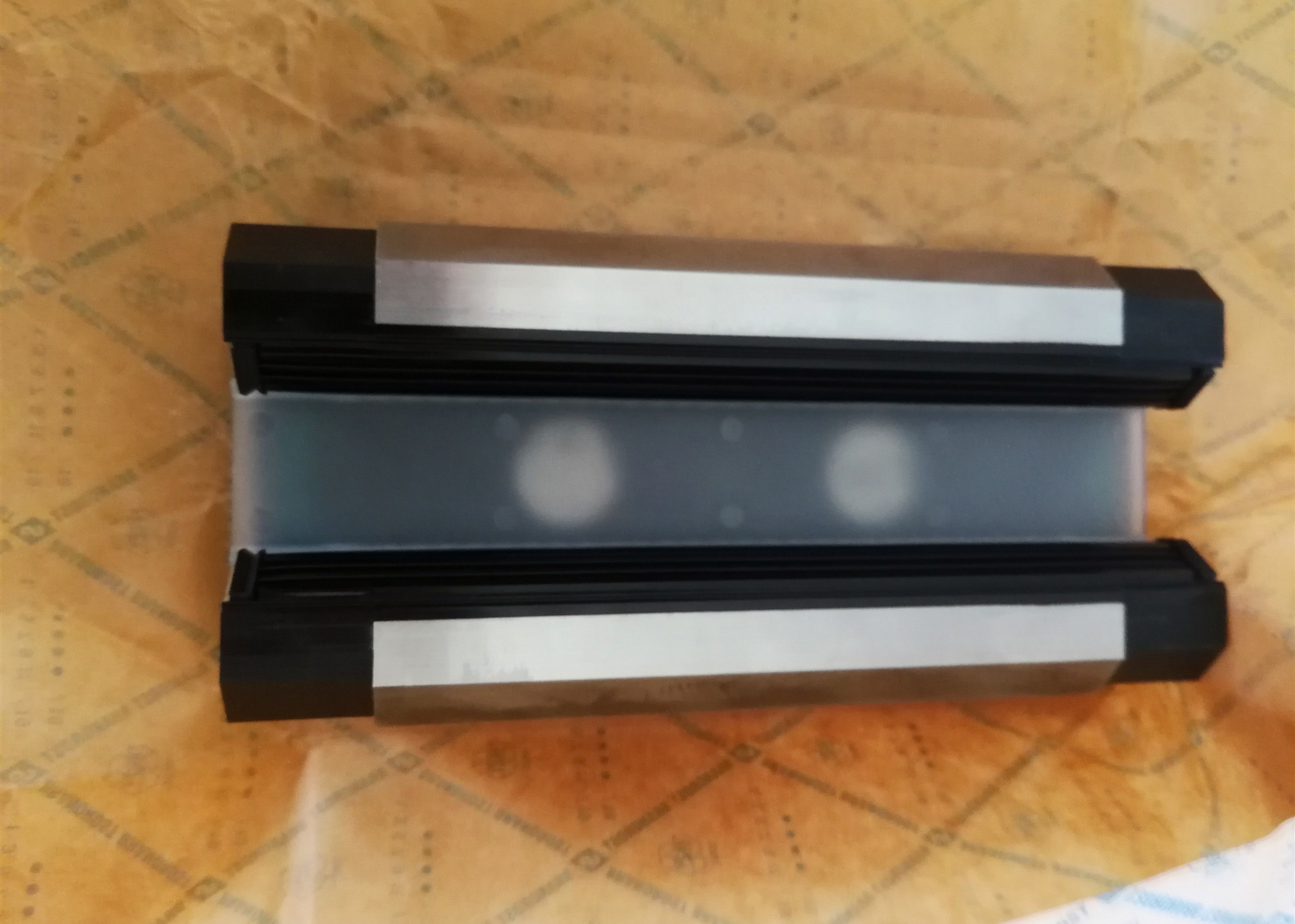

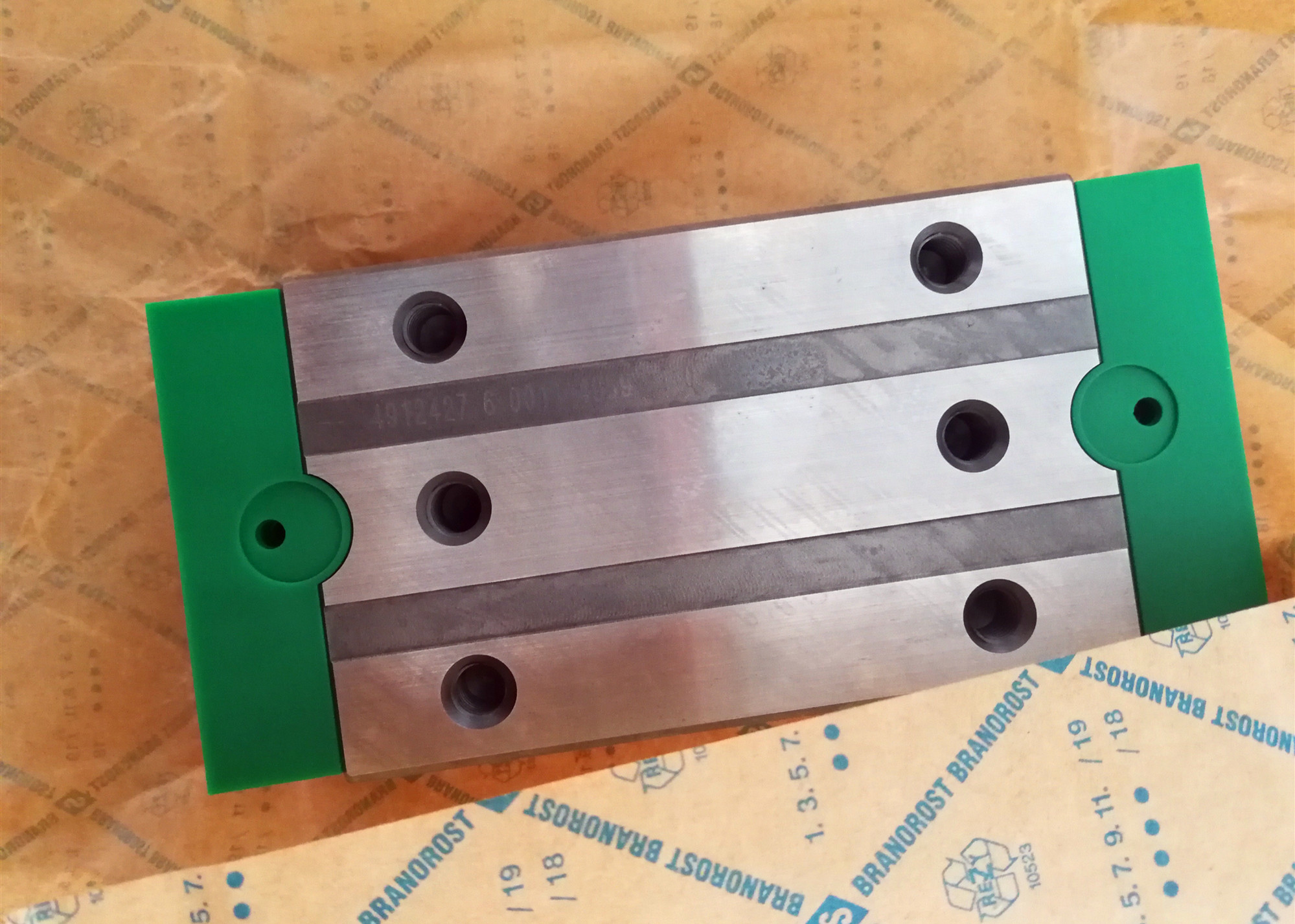

high, narrow, long carriage with full complement recirculating roller system for linear recirculating roller bearing and guideway assembly, for oil or grease lubrication.

INA carriages RWU35-E-HL-G2-V3 0  INA carriages RWU35-E-HL-G2-V3 1

INA Carriages RWU35-E-HL specifications:

H 55 mm
B 70 mm
L 148,7 mm   Minimum covered length for sealing the lubrication connections

1)     Locating face
2)     Marking
5)     Fixing screw
A1 18 mm
A3 13,6 mm
A4 12,6 mm
aL max 31 mm   a L and a R are dependent on the length l max of the guideway
aL min 20 mm   a L and a R are dependent on the length l max of the guideway
aR max 31 mm   a L and a R are dependent on the length l max of the guideway
aR min 20 mm   a L and a R are dependent on the length l max of the guideway
b 34 mm   Tolerance: -0,005 / -0,035
G2 M8   For screws to DIN ISO 4762-12.9

Max. tightening torque [MA] in Nm:
M6 = 17
M8 = 41
M10 = 83
M12 =140
M14 = 220
GS M4x4   DIN EN ISO 4027
H1 6,5 mm
H4 41,9 mm
H5 10,8 mm
h 30 mm
h1 17,5 mm   Tolerance: +/-0,5
JB 50 mm
JL 72 mm
JL5 22,2 mm   Position of lubrication hole in adjacent construction.
JL6 32,4 mm
jL 40 mm
K1 M8   For screws to DIN ISO 4762-12.9

Max. tightening torque [MA] in Nm:
M6 = 17
M8 = 41
M12 = 140
M14 = 220
M16 = 340
M24 = 1100
L1 111 mm
LS 2,2 mm
lmax 2960 mm   Maximum length of single-piece guideways; longer guideways are supplied in several sections and are marked accordingly.
Maximum single-piece guideway length of 6 m by agreement.
N2 6 mm   Maximum diameter of lubrication hole in adjacent construction
N3 M6   Maximum screw depth 6 mm
N4 M6
O 10x1,5 mm   DIN 3771
T5 10 mm
W10 10 mm   Width across flats
W7 7 mm   Width across flats
W8 8 mm   Width across flats

mW 2,14 kg   Mass of carriage
mS 5,9 kg/m   Mass of guideway
C 70000 N   Basic dynamic load rating
C0 175000 N   Basic static load rating
M0x 1500 Nm   Static moment rating about X axis
M0y 3350 Nm   Static moment rating about Y axis
M0z 3000 Nm   Static moment rating about Z axis
